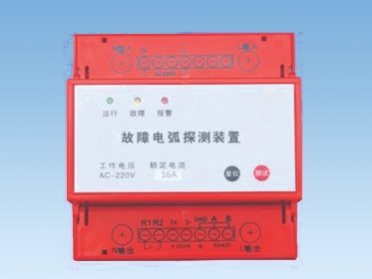

一、產品簡介

ZGDH系列故障電弧探測裝置是從電氣火災的起因入手，將電流波形特征值檢測技術應用到故障電弧探測領域，結合國內電力行業的特點，具有可靠性高，穩定性強，方便用戶使用和維護的特點。該探測裝置的廣泛應用將彌補目前市場上電氣火災監控系統產品的技術缺陷，產品通過對電氣線路的實時檢測，能夠區分每一組線上的正常操作電弧和故障電弧，消除電氣火災隱患探測的盲區，該產品廣泛用于家庭，民用建筑。

故障電弧發生時，將故障點的位置信息傳送至火災監控系統中，實時監控線路電弧故障，定位故障的區域，便于及時消除火災隱患。

二、適用領域及用途

現代大體量建筑，公共集聚場所建筑和一類高層建筑，商場，體育館，禮堂，影劇院，大型醫院，學校，電信樓，財貿金融樓，大型辦公樓，展覽館，高級酒店，地鐵設施，火車，汽車，隧道，大型企業廠房等建筑。

公安部消防局官方微博消息2016年，我國共接報警火災31.2萬起，傷亡2647人（亡1582人，傷1065人），直接財產損失37.2億元?；馂?zāi)起因中，電氣火災時首要原因，占比30.4%，特別是重大火災事故，電氣火災的占比高達45%，而電?。娀鸹ǎ┯质且痣姎饣馂?zāi)的直接原因。

故障電弧探測裝置能夠在發生電氣火災之前檢測出低壓電氣線路中所存在的絕大部分電氣火災隱患，故障電弧探測裝置可以檢測因短路，線路誤接，線路老化等引起的故障電弧，做到真正防患于未然，從而保護人民生命財產安全。

早在1999年，美國就公布了故障電弧斷路器（AFCI）產品通用的工業標準UL1699，將故障電弧技術應用于民用電氣安全，在2006年該標準被進一步完善并從新發行。在2002年美國改進后的電氣條例中要求，臥室內要安裝法律規定的故障電弧斷路器，以保護整個支路的安全運行。2004年8月1日后，在美國市場銷售的家用空調都要求必須帶有故障電弧保護功能的電源插頭。經過十多年市場驗證，故障電弧保護產品能夠有效識別故障電弧隱患，起到減少因電氣線路原因引起火災的作用，是新一代的低壓電氣保護技術。

中啟電氣公司根據中國國情研發出故障電弧探測裝置，實現對生命財產安全的有效保護。由于發生電弧故障時線路中的電流和電壓雖會有一定的變化，但變化幅度較小，變化情況復雜，傳統的低壓斷路器很難判斷別出故障。所以目前市場上廣泛使用的電氣火災產品，只能對線路短路，過載或者漏電等故障進行防護。合極故障電弧探測裝置能有效防護生活中常見的電源老化，接觸不良，線束斷裂等故障電弧隱患，提供更先進的預防性電氣火災防護。

三、功能及主要特點

精準判斷每一組線上的正常電弧和故障電弧

具有標準RS485接口，可與消防控制室的監控設備進行通訊，實現遠程監控

檢測到故障電弧時，自身發出聲光報警信號，并同時向監控設備發出報警信號

具有功能試驗按鍵，模擬發出大于14個半周期的故障電弧，對裝置性能的進行測試

可以獨立功能

四、產品設計標準及設計規范

故障電弧探測裝置設計符合中華人民共和國國家標準GB14287.4-2011《電氣火災監控系統第4部分，故障電弧探測器》，此標準于2015年6月1日強制實施。《火災自動報警系統設計規范》GB50116-2013中高度大于12米的空間場所，電氣線路應設置電氣火災監控探測器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器。

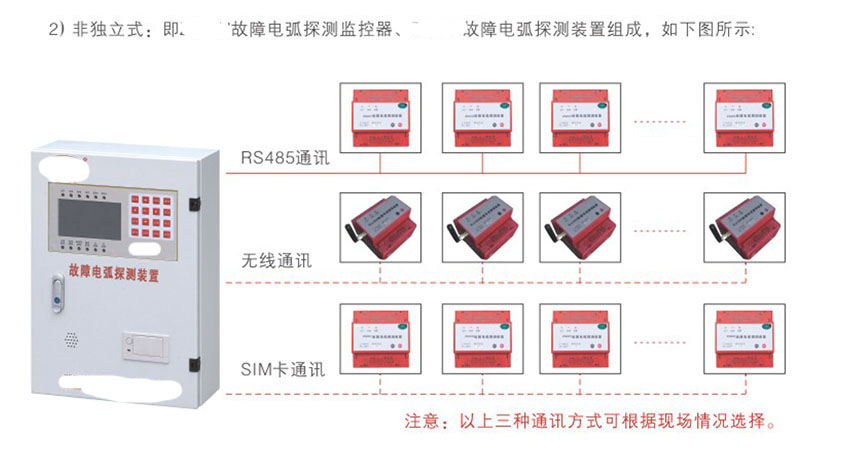

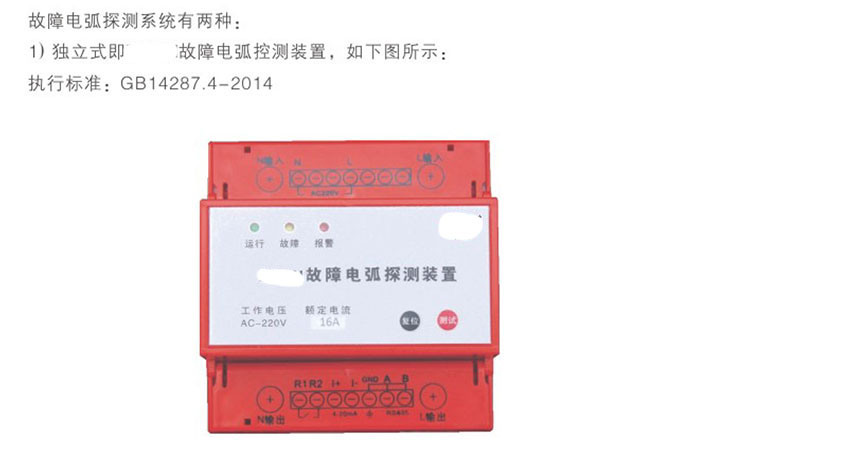

五、故障電弧探測系統的分類與組成

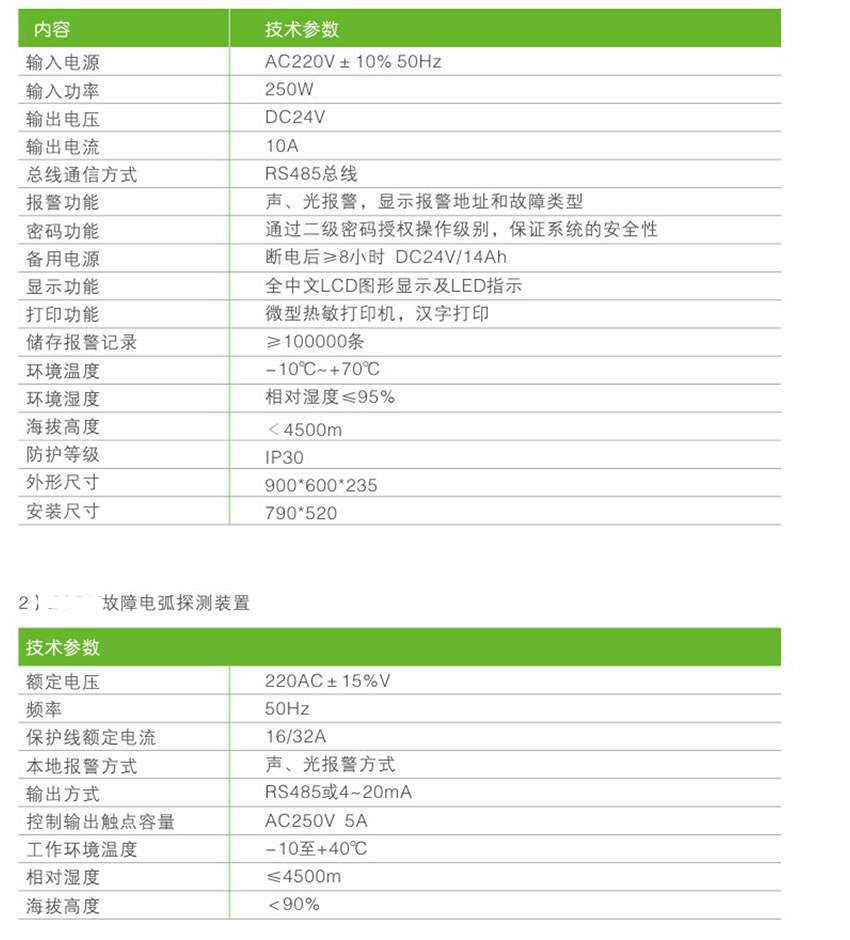

六、技術參數及說明

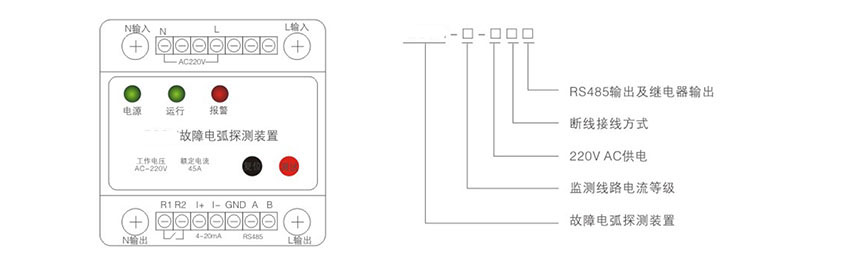

七、規格選項

八、產品外形尺寸

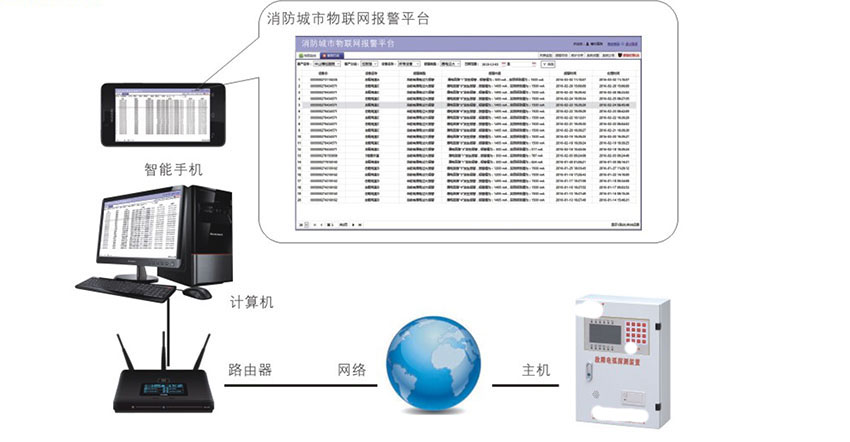

九、智慧消防物聯平臺

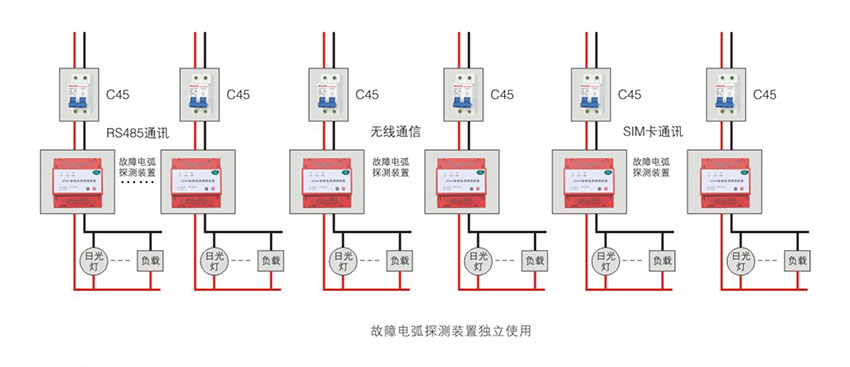

十、接線圖
