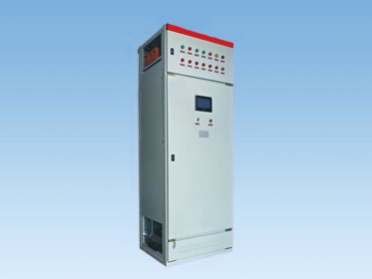

一、產品簡介：

ZQ-XFXJ型微機智能消防自動巡檢成套控制設備是本公司自主研發的固定消防專用議備．符合 《 中華人民共和國公共安全行業標準 》GA3.02標準要求，同時符合中華人民共和國國家標準 《 消防給水及消火栓系統技術規范 》。產格按照國家 《 固定消防給水設備的性能要求和試驗方法 》 設計、制造。產格執行ISO9001:2008質量管理認證體系，確保產品質量。

消防給水控制設備是固定消防供水系統的必備部分，消防聯動報警系統等各種消防設備對火情的判斷直至給出報警，最終還是要依靠消防控制設備啟動消防水泵完成滅火為根目的。但目前消防設備的特點是，平時不用，甚至長期不用，由于消防設備長期不用造成的消防水泵銹蝕，銹死，消防水泵控制柜的元器件故障及其他消防系統設備故障現象十分普遍（據公安部門的調查統計80%以上的建筑存在消防設備不能正常使用問題），延誤火災發生時的最佳滅火時機和人們逃生時機，給國家和人民的生命財產安全造成了極大的損失。

針對上述現象，根據公安部部制定的消防給水沒備行業標準，中華人民共和國國家標準 《 消防給水及消火性系統技木規范 》 我公司研發了 ZG -XFXJ 型微機智能消防自動巡檢成套控制設備。改產品的投入使用解決了目前消防設備的各種易出現故障，完全實現了消防設備在無人值守的情況下的安全可靠運行，確保消防設備系統工作正常，使消防設備真正做到了“養兵千日、用兵一時”的高可靠功效。

二、型號及含義

三、功能描述

A型：水泵低速自動巡檢，設備故障時現場聲光報警。

B型：水泵低速自動巡檢，消防雙路電源和消防水泵控制柜的電氣回路自動巡檢，設備故障時現場聲光報警。

C型：水泵低速自動巡檢，消防雙路電源和消防水泵控制柜的電氣回路自動巡檢，設備故障時現場聲光報警，人機對話（用戶可自行修改設備參數，查詢?cè)O(shè)備運行狀態等），短信報警，故障信息記錄，故障信息打印，故障信息遠傳，遠程控制。

D型：除具備C型設備性能外，具有消防排煙風機，電動閥門，空壓機，污水泵等消防設備的全面自動巡檢，巡檢柜應急電源及泵房照明。

四、工作原理

消防水泵定期自動低速巡檢

目的：防止消防水泵銹蝕及銹死現象發生和電機除潮，保證接到啟動命令時設備能立即正常運行。

特點：a啟動功率小，不會對電網造成沖擊，不會影響電網安全。b不給消防水管網加壓，不會影響官網系統安全，不改變給水管網設計。

自動巡檢時消防水泵從0轉速開始啟動，平緩運行到300r/min左右的速度，水泵正要出水和不出水時的狀態運行10分。巡檢周期出廠設定為2天/每臺泵10min（帶人機對話功能的設備用戶可自行設定，但最長周期不宜超過7天）。

消防雙電源進線柜自動巡檢，巡檢周期出廠設定為次/15天，雙路電源定期切換運行，檢測主、備用電源的正常性。

消防水泵控制柜自動巡檢，巡檢周期出廠設定為次/15天，自動巡檢時，電路巡檢執行器對消防水泵控制柜一次回路中的主要元器件給出不大于2S的脈沖動作信號，逐一檢查該器件的動作狀態，同時對二次回路中的元器件檢測，監測電源，電壓，電流，缺相，短路，絕緣組值，耐壓值等。

其他消防設備自動巡檢特點：

a.消防排煙風機自動巡檢，檢測風機運行狀態的正常性。

b.空壓機自動巡檢，檢測空壓機工作狀態的正常性。

c.污水泵自動巡檢，泵房長期無污水排出的情況下防止污水泵銹蝕及銹死現象發生，用時無法正常運行，造成泵房大量積水，損毀設備。

d.電動閥門巡檢，定期出書開啟，關閉命令監測運行狀態。

e.微機智能消防自動巡檢控制柜具備自檢功能，出現故障時自動反饋報警信號。

用戶可任意選訂巡檢各自系統設備的功能

用戶可任意設定各自系統設備的巡檢周期

正在巡檢時接到消防命令立即轉換到消防工作狀態運行

消防主泵故障時，即時自動開啟備用泵

消防水池液位報警功能，低水位自動報警，超低水位自動停機，恢復水位自動開機

節能：巡檢功耗極低，僅是額定功率的2%左右。

故障報警：

a自動巡檢時當設備出現了故障，巡檢柜自動現場聲光報警。

b同時把故障信息遠傳至消防中控室（需中控室具備接收信號的條件）

c同時會發送手機短信報警（最多可預設20個手機號碼，額由用戶自行設定或修改）

圖像顯示，故障記錄

a設備平時顯示運行信息并記錄，自動巡檢發現故障時自動顯示故障信息。

b同時將故障信息存儲，可存儲兩萬條以上故障信息，并可用U盤下載備份，作為設備運行歷史記錄查詢

c故障記錄為掉電保持型，設備停電或檢修時歷史記錄不會丟失。

d自動巡檢發現故障時自動打印故障信息。

設備具有RS485標準接口，預留樓宇監控接口可與消防中控室聯網，數據遠程傳輸和遙控。

遠程網絡故障診斷及數據維護和功能升級。

注：以上功能非設備基本功能，用戶選用A型，B型，C型產品時部分功能不能實現。

五、成套設備材料選用說明

元器件：

低壓器件為：ABB、施耐德、西門子等知名品牌（可依據用戶要求選用）

柜體材質為：靜電、環氧漆涂層冷軋鋼板，厚度2mm，防護等級為IP21~IP68（一般為IP21，可依據用戶要求選用）。

輔料：為合資或國產知名品牌。

六、消防數字巡檢裝置性能

具有人機對話功能對話界為漢化，圖表清晰易識別，便于操作。

智能數字巡檢裝置具有以下基本巡檢功能。

采用微機控制技術，技術領先，安全性高。

能監測電源欠壓，過電壓，欠流，過流，缺相。

具有過負載，短路，啟動異常及故障報警功能。

儲存故障的條數滿足GA30.2標準，能儲存150條易商通故障信息記錄。

具有低頻低速自動巡檢功能，保證消防水泵不銹蝕。

巡檢時接到消防命令會立即停止巡檢瞬間啟動消防泵

消防泵按消防方式逐臺啟動運行，每臺泵運行時間不少于2分鐘。

巡檢中發生的故障應有聲光報警，具有故障記憶功能的設備，記錄的故障的類型及故障發生的時間的等，應不少于5條故障信息，其顯示應清晰易懂。

消防泵變頻方式運行的設備變頻故障時，遇消防報警消防泵應自動轉工頻方式投入消防。

巡檢周期及巡檢時間能按需設定，滿足現場需要。

設備應具有自動和手動巡檢功能，其自動巡檢周期應能按需設定。

滿足消防要求，具有完善的消防接口。

具有上位電話報警功能（定制）

設備預留RS485通信接口，可完成對樓宇自控的運行狀態遠傳（定制）。

具有巡檢時故障參數打印功能（定制）。

ZQ-XFXJ消防巡檢控制柜顯著特點消防自動巡檢控制柜實現獨有模糊邏輯控制程序設計以自動巡檢方式，使消防水泵定期運轉，避免銹死現象。ZQ-XFXJ消防巡檢控制柜擁有低頻無壓自動巡檢技術，消防巡檢時不對水管網增壓，可任意設定自動巡檢周期，幾小時至數百小時進行消防的巡檢，消防巡檢時能耗僅為額定功率的2%左右。消防巡檢控制柜以消防運行方式運行時，沒有防超壓裝置，消防事件發生時，消防自動巡檢控制柜立即終止巡檢，以工頻啟動水泵，若主泵發生故障時，自動開啟備用泵。

ZQ-XFXJ消防巡檢控制柜可與消防中心聯網，也可實現消防巡檢數據遠傳，消防巡檢遙控，也可實現消防巡檢的熱備雙控系統（可選），或系統狀態遠距離計算機實時圖像顯示。

七、消防型消防巡檢裝置設計依據

中華人民共國公安部GA30.2~2002

前言：本部分的全部技術內容為強制性

GA30《固定消防給水設備的性能要求和試驗方法》分為五個部分

第1部分：消防氣壓給水設備

第2部分：消防自動恒壓給水設備

第3部分：消防增壓穩壓給水設備

第4部分：固定消防泵組給水設備

第5部分：氣體頂壓消防給水設備。

八、消防泵長期處于非運行狀態的設備應具有巡檢功能，應符合下列要求

設備應具有自動和手動巡檢功能，其自動巡檢周期應能按需求設定。

消防泵按消防方式逐臺啟動運行，每臺泵運行時間不少于2min。

設備應能保證在巡檢過程中遇消防信號自動退出巡檢，進入消防運行狀態。

ZQ-XFXJ系列消防給水設備自動巡檢試水監控系統時由主回路監測及熊愛芳水泵低頻低壓試水兩部分組成，能完成對主控回路監測及水泵的低頻自動試水。主回路監測時，主控單元智能控制器輸出指令，逐一對主回路斷路器，接觸器進行檢測，所有檢測返回信號返回到智能控制器。主回路監測完成后，主控單元智能控制器發出下一個試水指令，依次對消防水泵進行低壓試水，出水口的壓力和流量值經過計算后與預先設定的水泵性能參數比較，如果低于正常工作下線，發出光報警，顯示屏彈出告警信息。同時完成故障上傳，通知相關值班人員進行檢修，確保消防設備萬無一失。

消防給水設備為什么需要巡檢？

消防給水設備是消防系統的重要組成部分，無論消防聯動報警系統還是各種自動消防控制設備對災情的判斷直至給出報警，最終還是要以啟動消防給水設備為根本目的之一，即啟動消防水泵。

如今各類消防給水設備普遍存在著一個問題，在建筑物發生火災時有相當多的消防水泵在接到啟動不能啟動，延誤了滅火最佳時機，給國家財產和人民的生命安全造成極大的損失，造成上述現象的主要原因就是消防水泵在平時無災情時是不啟動的，隨著時間的推移，在泵房潮濕的環境下水泵內部泵軸荷葉出現銹死現象。

針對上述情況，有必要對水泵機組進行周期性的巡檢以保持水泵的機械性能和電氣性能始終處理良好狀態，這種巡檢手段可以從根本上解決水泵銹死的問題，使消防設備養兵千日用兵一時成為真正的現實。

為咯彌補消防泵長期閑置不用，因生銹等原因造成不能啟動對策難題，中華人民共和國公共安全標準中關于“消防自動恒壓給水設備的性能要求和實驗方法（GA3.02）第五章中規定，消防泵長期處于非運營狀態的設備應具備巡檢功能”。

ZQ-XFXJ型消防智能數字巡檢裝置為本公司自主開發的具有獨立知識產權的消防自動巡檢裝置，該設備具有回路巡檢及消防設備無壓巡檢兩部組成，可完全對主控回路及水泵的低頻自動巡檢，巡檢時系統不增壓，巡檢時智能巡檢控制器輸出指令，停止雙電源的運行，由于智能化巡檢控制器電源取自于電源的上口，此時停止雙電源并不影響對巡檢控制器的供電。ZQ-XFXJ智能巡檢控制器輸出巡檢指令逐一對主回路接觸器進行巡檢，巡檢返回信號取自于接觸器的主輔助觸點，反饋信號時間允許值不大于2S，主回路巡檢完成后。ZQ-XFXJ巡檢控制器會發生下一個巡檢指令，。該裝置接到巡檢指令后會依次對消防水泵進行無壓巡檢。巡檢時電機轉速較低，系統不會產生水壓，整個巡檢過程中設備接到消防命令ZQ-XFXJ智能巡檢控制器會立即發出停止巡檢的指令，瞬時啟動消防泵完成消防任務。如巡檢過程中動作異常，控制器會記錄，發生故障的支路號及故障類別，并發生聲光報警，同時完成故障的上傳（可傳至消防中控室或值班室）通知有關值班人員進行檢修，確保消防設備萬無一失。

系統圖：

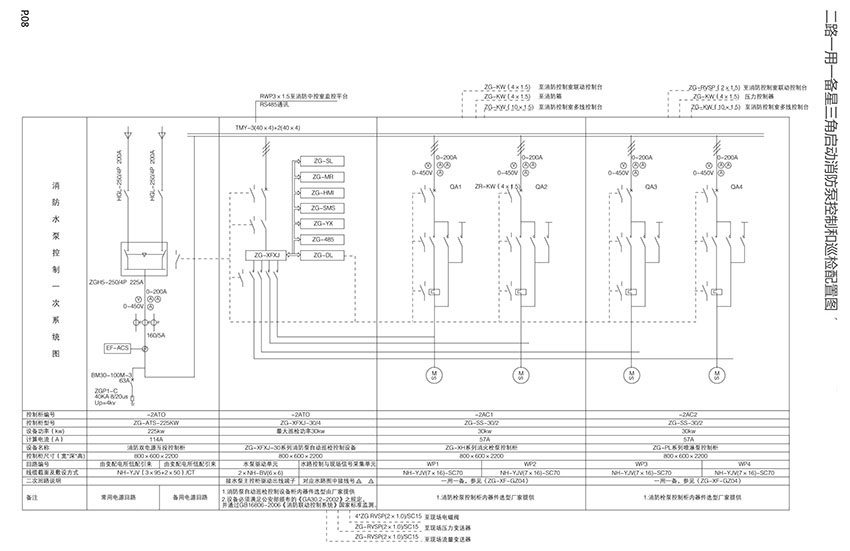

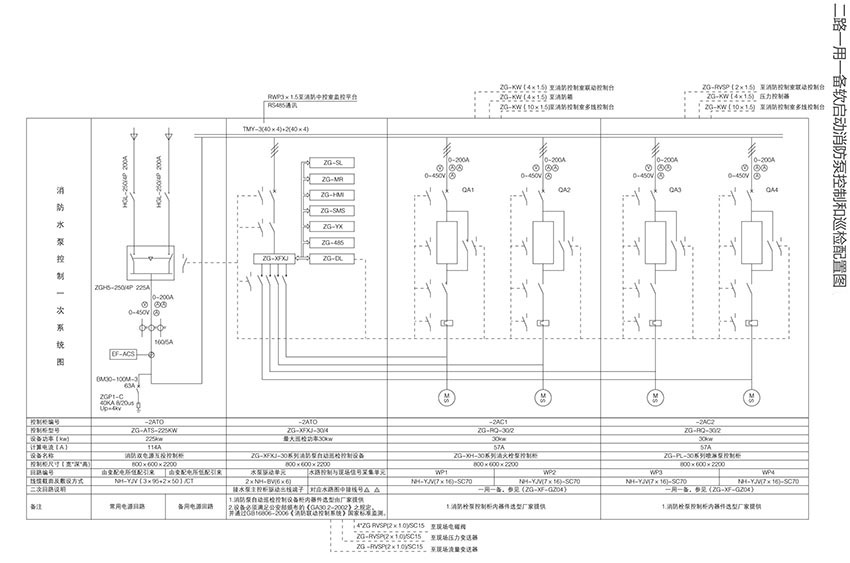

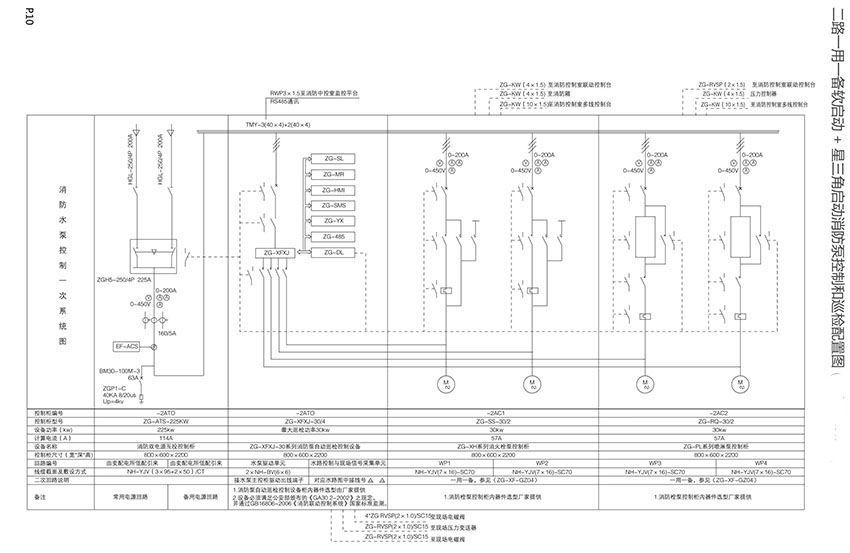

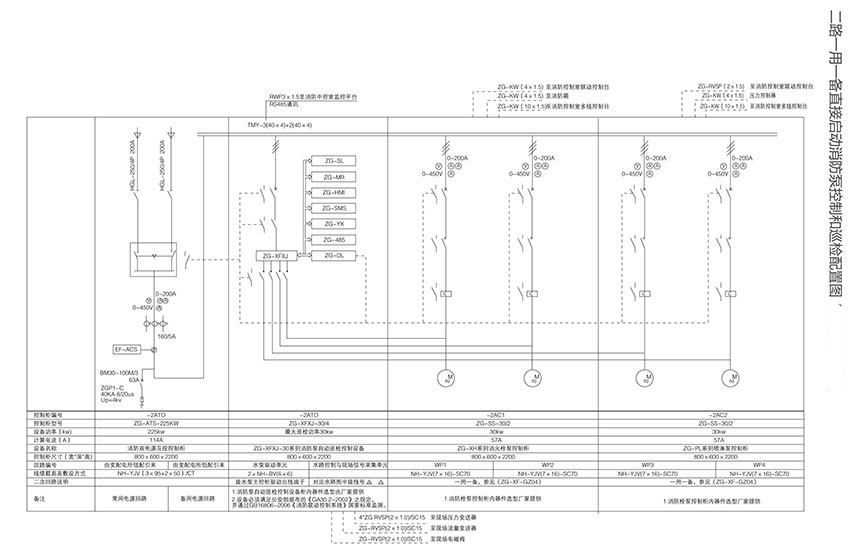

技術圖紙:
