一、余壓監控系統的前景

1、該系統是完全參照2018年8月1日起實施《建筑防煙排煙系統技術標準》GB51251-2017中的3.4.4、5.1.4條款。

2、全國所有的甲級建筑設計院以將該系統納入正壓送風系統的必須配套系統。

二、余壓監控系統設計依據及規范摘錄

GB50016-204《建筑設計防火規范》

8.5.1建筑的下列場所或部位應設置防煙設施

1.防煙樓梯間及前室

2.消防電梯間前室或合用前室

3.避難走道的前室，避難層（間）

GB51251-2017《建筑方煙排煙系統技術標準》（2018男8月1日起實施）

3.4.4機械加壓送風量應滿足走廊前室至樓梯間的壓力呈遞增分布，余壓值應符合下列要求：

1.前室，封閉避難層（間）與走道之間的壓差應為25Pa~30Pa

2.樓梯間與走道之間的壓差應為40Pa~50Pa

3.當系統余壓值超過最大允許壓力差時應采取泄壓措施

5.14機械加壓送風系統宜設有測壓裝置及風壓調節措施

國家減災標準設計圖集07K103-1《建筑防排煙及暖通空調防火設計》

GB50016-2016《建筑設計防火規范》（具體系統設計條款目前仍執行）

GB50045-95《高層民用建筑設計防火規范》（2015年版）（具體系統設計條款目前仍執行）

三、余壓監控系統簡介

針對各類機械加壓送風系統的特點，中啟電氣公司研發的余壓監控系統，是集工業計算機技術，通訊，抗電磁干擾，數字傳感器及消防二總線于一體的職能化系統，采用高靈敏度壓力信號傳感器，24小時實時自動巡檢并集監控區域壓力變化等工作狀態，對超壓等故障發出報警信號并記錄。當防煙樓梯間或前室余壓值達到超壓監控值時，余壓探測器發出報警信號，余壓控制器打開加壓風機風管上的電動旁通閥泄壓，余壓回落到正常區間值后，余壓探測器發出信號，余壓控制器關閉旁通閥，通過控制風閥驅動器的開啟角度來保持余壓值穩定在規范要求的區間值內，系統具有實時性，數字化，智能化，自動化連續監控的特點。

余壓監控系統由余壓探測器，余壓控制器，風閥驅動器，氣管，系統監控專用軟件等部分或全部設備組成，系統安裝方便，結構簡單，在出廠前嚴格通過20小時的高溫老化，工作穩定可靠，完全滿足并高于GB51251《建筑防煙排煙系統技術標準》，GB50016《建筑設計防火規范》和GB50098《人民防空工程設計防火規范》等相關國家標準中的功能需求。

四、產品特點

完全滿足并高于國標GB51251《建筑防煙排煙系統技術標準》及1.GB50016《建筑設計防火規范》等相關國家標準中的功能要求。

2.與余壓探測器之間采用消防二總線通訊及供電，僅使用NHRVS-2X1.5mm平分通信線，500米類并聯（T接）連接管理128臺余壓探測器，，節省施工和線纜成本。

3.采用集中供電方式，給余壓探測器提供DX24V安全電壓供電，確保系統穩定和人身安全

4.實時監控所有被監測區域的壓力工作狀態和故障報警信息，并將工作狀態和超壓報警信息上傳給消防控制室的監控器。

5.精準持續控制電動旁通泄壓閥的開、閉角度，控制余壓值在規范要求的區間值內。

6.與監控器配接，靈活構建大容量余壓監控系統，適應建筑應用需求。

五、產品優點

1.可監控疏散通道上的余壓，以PIO控制方式控制泄壓閥，調節余壓在安全范圍內；

2.向控制主機反饋現場工作狀態，聯動余壓傳感器調節泄壓閥；

3.現場就地使用消防電源作為工作電源，可以靈活構建大容量余壓監控系統；

4.每個回路可帶載128只余壓傳感器；

5.可以持續調節泄壓閥的開啟角度；

6.多種安裝方式適用于不同的疏散方式

7.響應時間快（0.5秒）

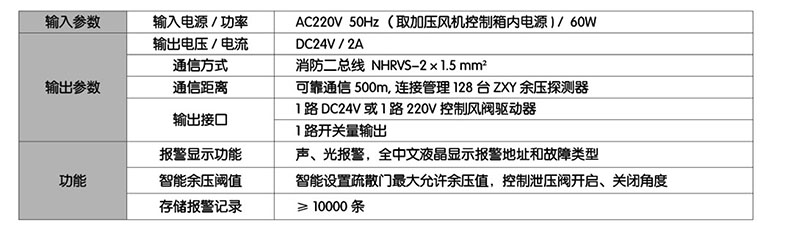

六、技術參數

七、余壓監控系統設計必要性

建筑發送火災時，防煙樓梯間，避難走道及前室，是人員撤離的生命通道和消防人員進行補救的通行走道，必須確保其防煙性能要求。從防煙角度講，機械加壓送風系統的余壓過低不利于防煙，因此余壓越高越好。但由于疏散門的方向是朝疏散方向開啟，而加壓送風作用方向與疏散方向恰好相反，若余壓過高則會導致樓梯間和前室，前室和走道之間疏散門兩側差壓大而導致門無法正常開啟的情況，影響人員疏散和消防人員施救。顯然，加壓送風系統的設計，首先應建立在安全疏散的基礎上。

目前加壓送風系統本身，沒有能力來判斷加壓區是否保持一定的壓力，或加壓區泄露過大，壓力達不到標準，起不到防煙作用，或因壓力過大而造成疏散門阻塞，而如何能及時探測加壓區壓力狀況，以調整加壓送風量，使樓梯間和前室保持相對穩定的余壓是一個關鍵問題。因此設置余壓監控系統，是保證加壓送風系統在火災中完美使用的必然選擇。

設計安裝余壓監控系統，可有效解決疏散門兩側差壓過大而導致門無法正常開啟的故障，保證疏散通道的安全暢通，使加壓送風系統處于合理，有效的工作狀態，為在火災情況下人員的疏散和營救提供有力的保障。

八、技術方案論證

機械加壓送風系統作為防煙樓梯間與前室(合用前室）的重要防煙設施正在被國內外各種建筑項目廣泛使用。在火災發生時,疏散通道的壓力應按以下順序排列：樓梯間壓力>前室壓力>走廊或室內壓力。規范要求火災啟動機械加壓送風時樓梯間與走廊壓差控制在40~50Pa之間;前室合用前室消防電梯前室封閉避難層(間)與走廊之間的壓差控制在25~30Pa之間。

樓梯間與走廊壓差之所以要大于前室與走廊壓差并保持在規定的范圍內,主要是因?yàn)榛馂?zāi)時既要有一定的壓差阻止煙氣擴散，又不能過大造成前室和樓梯間的門難以打開。

中華人民共和國國家標準《建筑設計防火規范》(GB50016-2014),相應條文規定如下:

8.5.1建筑的下列場所或部位應設置防煙設施

1.防煙樓梯間及其前室；

2.消防電梯間前室或合用前室；

3.避難走廊的前室、避難層(間)。

《高層民用建筑設計防火規范》(GB50045-95)(2005版)的有關規定:

8.3.1下列部位應設置獨立的機械加壓送風的防煙設施。

8.3.1.2采用自然排煙措施的防煙樓梯間,其不具備自然排煙條件的前室。

8.3.7機械加壓送風機的全壓,除計算最不利環管道壓頭損失外,尚應有余壓。其余壓值應符合下列要求:

8.3.7.1防煙樓梯間為40Pa至50Pa。

8.3.7.2前室、合用前室、消防電梯間前室、封閉避難層(間)為25Pa至30Pa。

2018年8月1日起實施《建筑防煙排煙系統技術標準》GB51251-2017對防煙樓梯間及電梯前室余壓值進行了明確規定：

3.4.4機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布,余壓值應符合下列要求:

1.前室、封閉避難層(間)與走道之間的壓差應為25Pa~30P；

2.樓梯間與走道之間的壓差應為40Pa~50Pa；

3.當系統余壓值超過最大允許壓力差時應采取泄壓措施。最大允許壓力差應由本規范第3.4.9條計算確定。

5.1.4機械加壓送風系統宜設有測壓裝置及風壓調節措施。

建設部2007年9月1日頒布的《建筑防排煙及暖通空調防火設計》圖集中有推薦方案，結合設計標準對原方案進行了完善，形成了疏散通道余壓監控系統。

九、余壓監控系統設計圖例

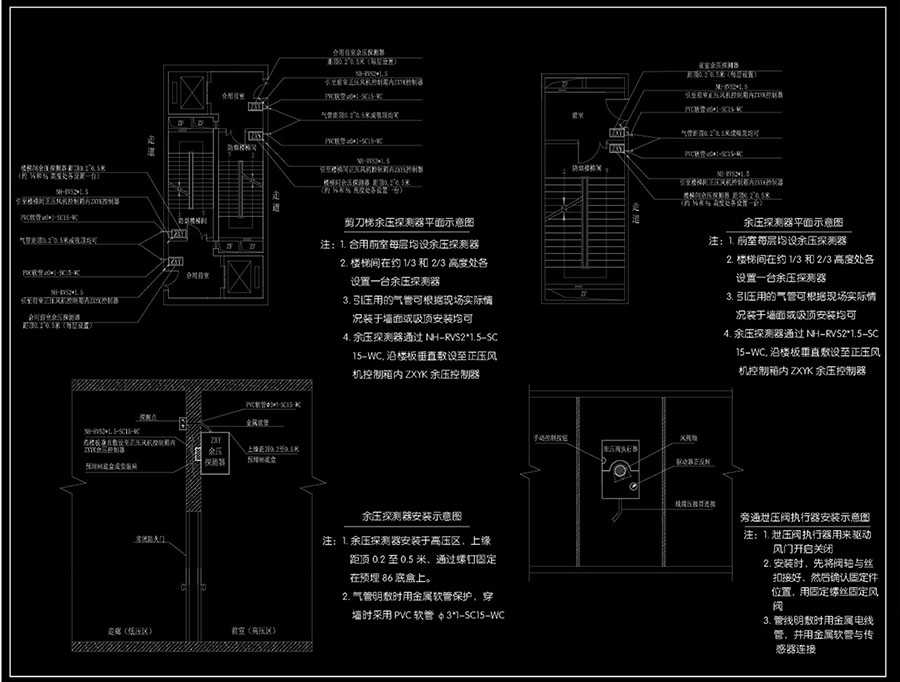

正壓送風機控制箱及余壓監控系統設計圖例
